FF37減速機用在焊接變位機的FF37-Y0.12-4P_VEMTE傳動。焊接是現代工業生產中一種重要的機械加工方法,尤其在制造大型結構件或復雜機器部件時。在工件的焊接過程中,需要工件焊縫處焊接位置,以達到理想的焊接效果,焊接變位機能夠?qū)崿F(xiàn)工件在焊接過程中任意位置翻轉,實現焊縫位置的焊接。今天有一位客戶要我們?yōu)檫@臺裝置設備挑選一個匹配的F系列減速機,面對客戶的需求,我們應該要怎么去選型?這直接影響到設備的工作運轉。為了做出正確的選擇,我們必須深入了解型焊接變位機的工作情況。以下是我對如何進行減速機選型的—些選型情況,確保所選減速機能夠滿足型焊接變位機的運行要求。

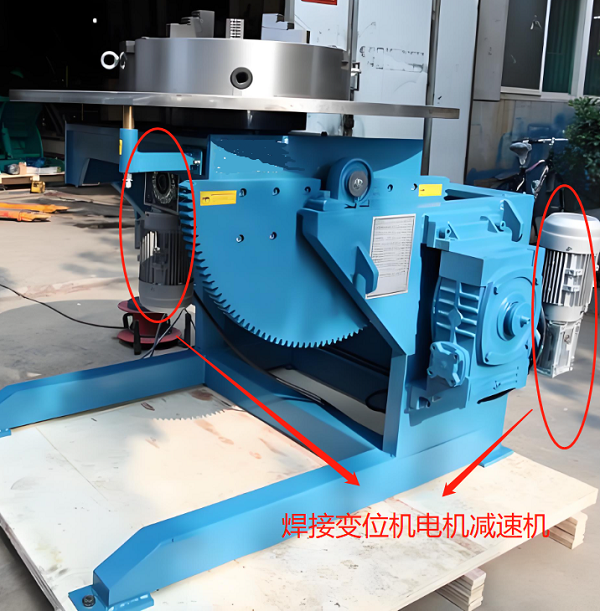

L型焊接變位機包括機架、設置在機架上的翻轉機構和設置在翻轉機構上的回轉機構,翻轉機構和回轉機構連接呈L形狀,機架由底座和設在底座上的箱體組成,箱體上設有電器控制箱,底座通過螺栓固定在地面,翻轉機構由旋轉電機減速機和旋轉齒輪組成,旋轉齒輪與旋轉支承嚙合,旋轉支承外圈設置旋轉臂,旋轉支承內圈與箱體固定連接,旋轉電機減速機與設置在箱體內的旋轉減速機轉接板固定連接,旋轉減速機轉接板與箱體通過螺栓固定;回轉機構由設置在回轉臂內的回轉電機減速機和回轉齒輪組成,回轉齒輪與回轉支承嚙合,回轉支承外圈設置圓盤,回轉支承內圈與回轉臂固定連接,回轉電機減速機與設置在回轉臂內的回轉減速機轉接板固定連接,回轉減速機轉接板與回轉臂通過螺栓固定。使用時,底座與地面之間通過螺栓連接,底座采用型材焊接而成;旋轉伺服電機減速機的減速機軸通過鍵與旋轉齒輪連接,旋轉齒輪與旋轉支承的齒輪嚙合,使其旋轉,旋轉電機減速機用螺栓固定在旋轉減速機轉接板上,旋轉減速機轉接板通過螺栓固定在箱體上,旋轉臂通過螺栓固定在旋轉支承的外圈上,旋轉支承的內圈通過螺栓固定在箱體上;回轉臂通過螺栓固定在旋轉臂上,回轉電機減速機通過螺栓固定在回轉減速機轉接板上,回轉減速機轉接板通過螺栓固定在回轉臂上,回轉電機減速機的擺線減速機軸通過鍵與回轉齒輪連接,回轉齒輪與回轉支承的齒輪嚙合,回轉支承的外圈通過螺栓與圓盤連接,帶動圓盤作回轉運動,回轉支承的內圈通過螺栓連接在回轉臂上。圓盤上面有溝槽可以放置T型螺栓,T型螺栓用來固定需要加工的工件,從而跟隨回轉支承作回轉運動。這是用戶的裝置使用電機減速器的一些情況。

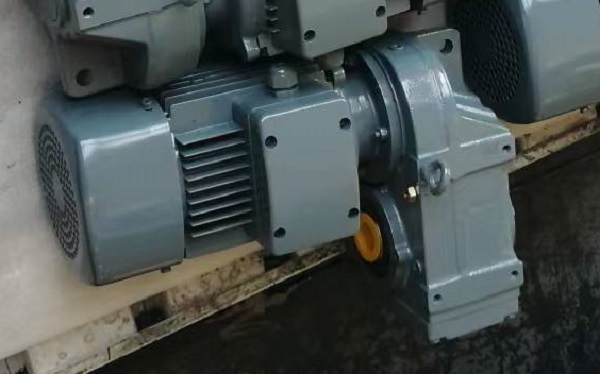

這個時候我們在面臨型號選型時,我們需綜合考慮設備運作條件及客戶的具體需求。根據這些選型要求,我們可以考慮選用F37減速器、FA37傘齒輪減速器、FF37減速機以及FAF37減速箱等系列產品。通過掌握設備在實際運行過程中的各項參數,我們能夠篩選出合適的減速器型號。若需進一步了解詳細信息,可向VEMTE選型技術人員咨詢,或下載VEMTE減速機樣本以查閱具體的參數配置詳情。
